انتخاب ال ای دی شاخه ای که غالباً در حوزه طراحی داخلی و تجاری بسیار حائز اهمیت می باشد.
از این بابت که با مناسب ترین هزینه ، بهترین محصول را استفاده کنیم.
منظور از بهترین محصول ، دانستن مشخصات دقیق محصول و کاربرد آن می باشد.
مشخصات ال ای دی خطی 12 وولت
ال ای دی های خطی نوارهای المینیومی یکمتری به عرض 12میلیمتر هستند،
که 72 یا 144 عدد اس ام دی روی آن نصب شده است.
هر سه اس ام دی با یک مقاومت سری شده و بابرق 12ولت روشن می شود.
جریان مصرفی الیدی های خطی بسته به نوع آن، از 0.8 آمپر تا 2.5 آمپر متغیر است.
توان نوری آنها بین 700 تا 1500 لومن می باشد.
انتخاب ال ای دی شاخه ای
متناسب با نور مورد نیازتان ال ای دی خطی را انتخاب کنید.
آمپر بالا همیشه انتخاب مناسب نیست چون هزینه تغذیه و هیتسینک شما افزایش پیدا می کند.
وقتی آمپر یک اس ام دی(5630 یا 4014 یا…) 1.5 برابر شود به این معنا نیست که نورش هم 1.5 برابر شده.
بلکه نورش 20تا30 درصد افزایش پیدا می کند.
پس بهتر است برای هر چیپ آمپر متوسطش انتخاب شود. دراینصورت در قیمت اداپتورهم صرفه جویی خواهدشد.
چیپ های بلندتر (مثل 5630 یا 7020) استحکام بیشتری روی برد دارند، یعنی قطعی اتصالشان کمتر است.
نحوه نصب ال ای دی شاخه ای

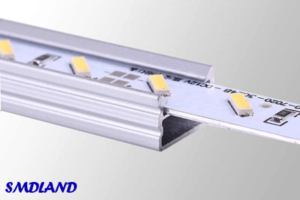

حتما ال ای دی خطی را داخل هیتسینک مناسب قرار دهید.
خطی های با جریان بیشتر از 1.5 آمپر نیاز به هیتسینک سنگین تر دارتد.
اگر نمی توانید از هیتسینک استفاده کنید، جریان را کم کنید.
انتخاب آداپتور مناسب
مجموع جریان خطی هارا حساب کنید و آداپتوری با جریان 25درصد بیشتر انتخاب کنید.
از اتصال اس ام دی ها بصورت پشت سرهم اجتناب کنید، بلکه هر اسمدی را مستقیما به کابل تغذیه متصل کنید.
وقتی برق شاخه دوم را از انتهای شاخه اول میگیرید، جریان عبوری از شاخه اول دوبرابر می شود.
مثلا 5 شاخه را از انتهای شاخه اول بگیرید جریانش 5برابر می شود و مس نازک رو پی سی بی آن شاخه صدمه می بیند.
ال ای دی های خطی با جریان بیشتر از 1.5 امپر خیلی گرم می شوند و عمرمفیدشان کم میشود.
بهتر است توسط پتانسیومتری که پشت آداپتورهای صنعتی هست ولتاژ را پایین بیاورید تا جریان کمتر شود.
در اینصورت عمر آداپتورهم بیشتر می شود.
اگر آداپتور 24ولت موجود دارید، دو تکه مساوی از یکنوع خطی را باهم سری کنید و با آداپتور روشن کنید.
توضیح: برای سری کردن، مثبت اولی را به منفی دومی وصل کنید.
