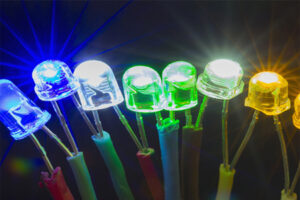

انواع ال ای دی از نظر قابلیت تغییر رنگ

انواع ال ای دی از نظر قابلیت تغییر رنگ دارای سه نوع تکرنگ، سه رنگ و هفت رنگ می باشند.

نوع تک رنگ دارای دو پایه بوده و نور خروجی آن تنها یک رنگ است.

نوع سه رنگ دارای سه پایه می باشد که یک پایه آن مشترک است

و با اتصال برق به دو پایه دیگر هر کدام یک رنگ را تولید می کنند.
در یک LED سه رنگ مثلاً با اتصال برق به پایه مشترک و یکی از پایه ها رنگ سبز تولید می شود

و با اتصال برق به پایه مشترک و پایه دیگر رنگ قرمز تولید می شود.

رنگ سوم نیز وقتی تولید می شود که هر دو پایه غیر مشترک به برق متصل باشند.

در این صورت آنچه در نظر بیننده دیده خواهد شد رنگ حاصل از ترکیب سبز و قرمز یعنی رنگ زرد خواهد بود.

نوع هفت رنگ یا RGB دارای چهار پایه است.

که یک پایه مشترک بوده و سه پایه دیگر هر کدام رنگهای اصلی قرمز، سبز و آبی را تولید می کنند و از ترکیب های مختلف این پایه ها نیز مطابق شکل زیر رنگهای دیگر ایجاد می شوند

که در واقع به وسیله این نوع از LED  ها می توان هر رنگ دلخواهی را ایجاد کرد.
نوعی دیگر از LED های هفت رنگ نیز تولید می شود که دارای دو پایه است

و با اتصال منبع تغذیه به آن رنگهای مختلف بصورت خودکار و پشت سر هم تولید می شوند که البته در این نوع برخلاف نوع ۴ پایه شما نمی توانید کنترلی بر روی ترتیب و رنگ نور خروجی داشته باشید.
