معرفی ساختار ال ای دی شاخه ای

معرفی ال ای دی شاخه ای با نام لاتین Rigid LED ( ال ای دی سخت )

نسل بعد از ال ای دی های نواری هستند که به دلیل سختی بدنه ی آلمینیومی ، قابل انعطاف نیست.

این ال ای دی ها بطور کلی از اجزای طیر تشکیل شده اند :

1- ال ای دی های نصب سطحی ( SMD LED )

2 برد مدار چاپی آلمینیومی (Aluminum PCB )

3 – مدار تنظیم ولتاژ ال ای دی ( Driver circuit )

موارد 1 و 2 در تمامی موارد وجود دارد ولی مورد سوم بسته به ولتاژ این ال ای دی ها متغیر است.

برای مثال در ال ای دی های شاخه ای 12 وولت یک عدد مقاومت با ال ای دی ها جهت تنطیم ولتاژ ال ای دی سری شده است که باعث می شود تغییرات وولتاژ 12 وولت تاثیر کم تری بر ال ای دی گذاشته و به آن آسیب کمتری وارد می کند.

کاربرد ال ای دی شاخه ای

ال ای دی های شاخه ای ۱۲ ولت، عموماً در کاربردهای روشنایی حرفه ای از جمله در روشنایی زیرکابینتی، بالای کابینتی، ویترینی و دکوری مورد استفاده قرار می گیرد.

این نوع ال ای دی ها ، طول عمر بالایی دارند و به واسطه حجم وسیع استفاده، قیمت مناسبی دارند.

ولی باید خاطر نشان کرد که نسبت به ال ای دی های نواری، نیاز به کار بیشتر و تجهیزات جانبی بیشتری دارند.

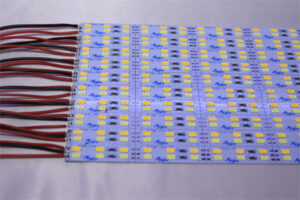

ال ای دی های خطی ، عموماً به بردهای آلومینیومی یا فیبری مجهز به ال ای دی های اس ام دی گفته می شود

که تقریباً، غیر قابل انعطاف بوده و در عرض رایج ۵ میلی متری و ۱۰ میلی متری، موجود می باشند.

ضخامت اکثر این ال ای دی های خطی ، ۲ میلی متر می باشد.

همچنین خاطر نشان می شود که طول اکثر آنها، ۱۰۰ سانتی متر می باشد.

تراکم ال ای دی های خطی (تعداد  ال ای دی های اس ام دی در یک متر)، ۷۲ می باشد

اما در موارد خاصی، این تراکم در اعداد دیگری مثل ۱۴۴ نیز دیده می شود.
